Áp dụng tiêu chuẩn ISA-95 trong phân tầng hệ thống tự động hóa nhà máy là chiến lược then chốt giúp các doanh nghiệp sản xuất thu hẹp khoảng cách giữa quản trị kinh doanh và điều hành sản xuất thực tế. Trong bối cảnh chuyển đổi số diễn ra mạnh mẽ trên toàn cầu, việc xây dựng một kiến trúc hệ thống công nghiệp thống nhất, có khả năng mở rộng và đồng bộ dữ liệu theo thời gian thực trở thành yêu cầu cấp thiết. Bài viết này sẽ phân tích chi tiết cấu trúc, vai trò và phương pháp triển khai tiêu chuẩn ISA-95 để tối ưu hóa quy trình vận hành nhà máy.

Tổng quan về tiêu chuẩn ISA-95 trong công nghiệp

Tiêu chuẩn ISA-95 (tên đầy đủ là ANSI/ISA-95) là tiêu chuẩn quốc tế được phát triển bởi Hiệp hội Tự động hóa Quốc tế (International Society of Automation) nhằm mục đích tích hợp hệ thống điều hành sản xuất với các hệ thống quản trị doanh nghiệp. Tiêu chuẩn này cung cấp thuật ngữ chung, mô hình tham chiếu và giao thức trao đổi thông tin chuẩn hóa cho toàn bộ hệ thống công nghiệp.

Việc thiết lập tiêu chuẩn chung giải quyết triệt để bài toán “ốc đảo thông tin” giữa bộ phận CNTT (Information Technology – IT) và bộ phận công nghệ vận hành (Operational Technology – OT). Nhờ đó, các thông tin về tiến độ đơn hàng, nguyên vật liệu, năng suất thiết bị và chất lượng sản phẩm được lưu chuyển mượt mà, chính xác giữa các tầng quản lý.

Thực hiện chuyển đổi số thành công trong sản xuất đòi hỏi doanh nghiệp phải hiểu rõ cấu trúc tích hợp này để chuẩn hóa hạ tầng dữ liệu ngay từ bước đầu.

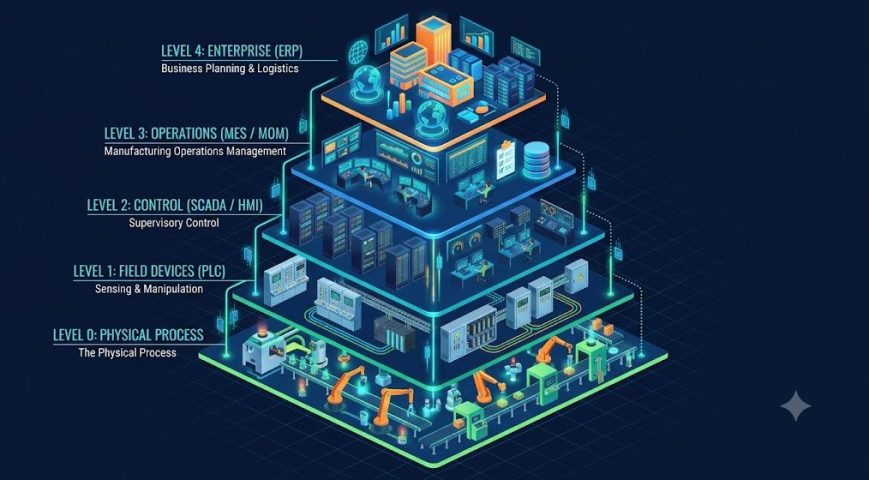

Cấu trúc 5 tầng của tiêu chuẩn ISA-95 trong phân tầng hệ thống tự động hóa nhà máy

Mô hình phân tầng theo ISA-95 chia hệ thống tự động hóa và quản lý của nhà máy thành 5 cấp độ chức năng rõ ràng, xếp từ Tầng 0 đến Tầng 4. Mỗi tầng đảm nhận một vai trò chuyên biệt và giao tiếp với nhau qua các giao thức mạng công nghiệp tiêu chuẩn.

Tầng 0: Quy trình sản xuất vật lý

• Đảm nhận hoạt động vận hành trực tiếp các thiết bị cơ khí, hóa chất, điện và cơ điện tử trong nhà máy.
• Bao gồm các máy móc sản xuất, băng tải, robot công nghiệp, cảm biến thu thập thông số trực tiếp và các cơ cấu chấp hành.
• Nhiệm vụ chính là chuyển đổi nguyên vật liệu thô thành bán thành phẩm hoặc thành phẩm thông qua các tác động vật lý và hóa học.

Tầng 1: Cảm biến và điều khiển thiết bị

• Thực hiện chức năng thu thập dữ liệu về trạng thái máy móc và phát tín hiệu điều khiển trực tiếp tới Tầng 0.
• Thiết bị đặc trưng bao gồm các cảm biến đo nhiệt độ, áp suất, lưu lượng, van điều khiển, biến tần và công tắc hành trình.
• Thời gian phản hồi ở tầng này tính bằng miligiây, đòi hỏi tính chính xác tuyệt đối để đảm bảo an toàn vận hành.

Tầng 2: Điều khiển giám sát và thu thập dữ liệu

• Chịu trách nhiệm thực thi các thuật toán điều khiển tự động và giám sát vận hành theo thời gian thực.
• Các công nghệ lõi bao gồm Bộ điều khiển logic lập trình được (PLC), Hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA) và Hệ thống điều khiển phân tán (DCS).
• Giúp kỹ sư vận hành theo dõi trạng thái dây chuyền thông qua giao diện người – máy (HMI) và đưa ra các can thiệp kỹ thuật kịp thời.

Tầng 3: Quản lý điều hành sản xuất (MOM/MES)

• Đóng vai trò cầu nối quan trọng giữa khu vực xưởng sản xuất và văn phòng quản trị.
• Trung tâm của tầng này là Hệ thống điều hành sản xuất (MES) hoặc Hệ thống quản lý điều hành sản xuất (MOM).
• Quản lý các hoạt động chi tiết như: lập kế hoạch sản xuất ca/ngày, theo dõi nguồn gốc sản phẩm, quản lý chất lượng, bảo trì thiết bị và đo lường hiệu suất tổng thể thiết bị (OEE).

Tầng 4: Quản trị kế hoạch và kinh doanh (ERP)

• Cấp độ cao nhất trong mô hình phân tầng, tập trung vào công tác chiến lược và quản trị tổng thể doanh nghiệp.
• Sử dụng giải pháp ERP từ các nhà cung cấp lớn như SAP hoặc Oracle.
• Đảm nhận chức năng hoạch định nhu cầu nguyên vật liệu, quản lý tài chính, nhân sự, chuỗi cung ứng và mua hàng dài hạn.

Phân tích chỉ số hiệu quả vận hành theo chuẩn ISA-95 trong tự động hóa nhà máy

Trong phân tầng ISA-95, dữ liệu từ Tầng 1, Tầng 2 và Tầng 3 được tổng hợp để đánh giá hiệu suất nhà máy. Chỉ số OEE (Overall Equipment Effectiveness) là thước đo quan trọng nhất ở Tầng 3.

Công thức tính OEE chuẩn được trình bày dưới dạng text line như sau:

OEE = Khả năng sẵn sàng * Hiệu suất vận hành * Tỷ lệ chất lượng

Trong đó các thành tố được xác định:

• Khả năng sẵn sàng = Thời gian vận hành thực tế / Thời gian vận hành kế hoạch
• Hiệu suất vận hành = (Tổng số sản phẩm sản xuất * Thời gian chu kỳ lý tưởng) / Thời gian vận hành thực tế
• Tỷ lệ chất lượng = Số lượng sản phẩm đạt yêu cầu / Tổng số sản phẩm đã sản xuất

Tất cả các tỷ lệ thành phần đều được tính theo phần trăm (%), và giá trị OEE cuối cùng thể hiện mức độ khai thác nguồn lực máy móc so với năng lực thiết kế ban đầu.

Lợi ích cốt lõi khi ứng dụng chuẩn ISA-95 trong tự động hóa nhà máy

• Chuẩn hóa cấu trúc dữ liệu: Tạo ra ngôn ngữ chung cho cả kỹ sư điều khiển OT và chuyên viên phần mềm IT, loại bỏ rào cản giao tiếp trong tổ chức.
• Tích hợp hệ thống dễ dàng: Cho phép kết nối các phần mềm ERP, MES, SCADA từ nhiều nhà cung cấp khác nhau mà không lo ngại xung đột kiến trúc.
• Giảm chi phí triển khai: Quy trình chuẩn hóa giúp rút ngắn thời gian thiết kế, cài đặt và nâng cấp hệ thống điều khiển công nghiệp.
• Tối ưu hóa năng suất: Cung cấp bức tranh toàn cảnh về tiến độ sản xuất theo thời gian thực, giúp ban quản lý đưa ra quyết định dựa trên dữ liệu chính xác.
• Nâng cao tính linh hoạt: Giúp nhà máy dễ dàng mở rộng quy mô, thêm mới dây chuyền hoặc thay đổi quy trình sản xuất mà không làm gián đoạn hạ tầng hiện có.

Lộ trình triển khai ISA-95 trong tự động hóa nhà máy

• Khảo sát hiện trạng hạ tầng: Đánh giá toàn bộ thiết bị Tầng 0 đến Tầng 2, xác định khả năng kết nối mạng và chuẩn hóa giao thức truyền thông.
• Xây dựng mô hình dữ liệu chuẩn: Áp dụng các phần của chuẩn ISA-95 để định nghĩa đối tượng (thiết bị, nhân lực, vật tư, quy trình công nghệ).
• Triển khai lớp trung gian MES/MOM: Đột phá vào Tầng 3 để làm cầu nối thu thập dữ liệu thời gian thực từ SCADA/PLC lên ERP.
• Đồng bộ hóa với ERP: Thiết lập luồng trao đổi dữ liệu tự động giữa Tầng 3 và Tầng 4 cho các nghiệp vụ lệnh sản xuất, báo cáo tiêu hao và nhập kho thành phẩm.
• Đánh giá và cải tiến liên tục: Đo lường chỉ số OEE, giám sát luồng dữ liệu và điều chỉnh mô hình phù hợp với sự phát triển của nhà máy.

Kết luận về mô hình ISA-95 trong phân tầng hệ thống tự động hóa nhà máy

Tóm lại, việc chuẩn hóa ISA-95 trong phân tầng hệ thống tự động hóa nhà máy không chỉ là một giải pháp kỹ thuật thuần túy mà còn là chiến lược cốt lõi giúp doanh nghiệp xây dựng nền móng vững chắc cho mô hình sản xuất thông minh. Nhờ sự phân định rõ ràng giữa các cấp độ điều khiển và quản lý, doanh nghiệp có thể chủ động tối ưu hóa chi phí, nâng cao hiệu suất thiết bị và tạo đà bứt phá bền vững trong kỷ nguyên công nghiệp 4.0.
