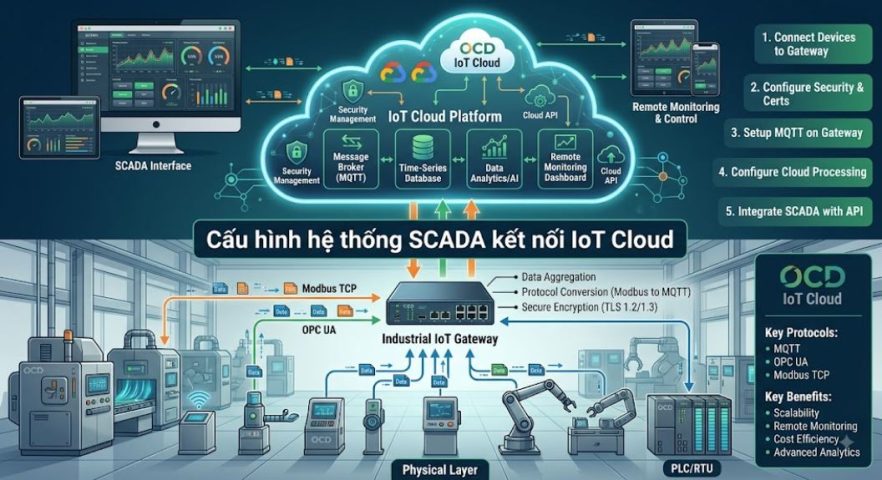

Cấu hình hệ thống SCADA kết nối IoT Cloud: Giải pháp tối ưu hóa vận hành cho doanh nghiệp hiện đại

Trong kỷ nguyên Công nghiệp 4.0, sự kết hợp giữa hệ thống SCADA (Supervisory Control and Data Acquisition) truyền thống và điện toán đám mây là bước tiến quan trọng. Việc cấu hình hệ thống SCADA kết nối IoT Cloud không chỉ hỗ trợ doanh nghiệp thu thập dữ liệu nhanh chóng mà còn tối ưu hóa khả năng giám sát từ xa. Mô hình hội tụ này giúp phá vỡ các rào cản về hạ tầng vật lý, giảm chi phí lưu trữ tại chỗ và mở ra khả năng phân tích dữ liệu nâng cao dựa trên trí tuệ nhân tạo.

Tổng quan về hệ thống SCADA kết nối IoT Cloud

SCADA là hệ thống điều khiển giám sát và thu thập dữ liệu chuyên dùng trong sản xuất công nghiệp. Trong khi đó, Internet of Things (IoT) mở rộng kết nối các thiết bị thông qua môi trường Internet.

Khi thực hiện cấu hình hệ thống SCADA kết nối IoT Cloud, các cảm biến và bộ điều khiển PLC/RTU không chỉ gửi dữ liệu về máy chủ nội bộ mà còn truyền thẳng lên các nền tảng đám mây như AWS IoT Core, Microsoft Azure IoT Hub hoặc Google Cloud IoT. Sự kết hợp này mang lại các lợi ích vượt trội:

• Khả năng mở rộng hạ tầng linh hoạt không giới hạn phần cứng vật lý.

• Giám sát hệ thống mọi lúc, mọi nơi trên thiết bị di động.

• Tích hợp dễ dàng các công cụ phân tích dữ liệu lớn và dự báo sự cố tự động.

• Giảm chi phí đầu tư ban đầu cho máy chủ lưu trữ tại nhà máy.

Thành phần phần cứng và phần mềm cần chuẩn bị

Để quá trình tích hợp diễn ra thuận lợi, việc chuẩn bị đầy đủ kiến trúc hạ tầng là yêu cầu bắt buộc.

• Khối thiết bị ngoại vi: Bao gồm các cảm biến đo lường, biến tần, bộ điều khiển lập trình được PLC và thiết bị đầu cuối RTU.

• Khối cổng kết nối Industrial IoT Gateway: Đóng vai trò là cầu nối trung gian để thu thập dữ liệu từ giao thức công nghiệp và đẩy lên Cloud.

• Hạ tầng mạng truyền dẫn: Kết nối Ethernet, Wi-Fi công nghiệp hoặc các mạng diện rộng di động 4G, 5G.

• Nền tảng đám mây: Các dịch vụ IoT Cloud tích hợp sẵn công cụ quản lý thiết bị, xử lý luồng dữ liệu và cơ sở dữ liệu thời gian thực.

Các giao thức truyền thông phổ biến trong mô hình SCADA IoT Cloud

Lựa chọn giao thức phù hợp giúp quá trình truyền tải dữ liệu diễn ra liên tục, an toàn và tối ưu băng thông.

• Giao thức MQTT: Giao thức dạng đăng ký và xuất bản (Publish/Subscribe) siêu nhẹ, tiết kiệm băng thông, rất phù hợp cho các thiết bị IoT truyền dữ liệu lên Cloud.

• Giao thức OPC UA: Chuẩn kết nối công nghiệp độc lập nền tảng, cung cấp cơ chế bảo mật nâng cao và truyền dữ liệu tin cậy giữa SCADA và IoT Gateway.

• Giao thức Modbus TCP hoặc RTU: Giao thức truyền thống dùng để thu thập dữ liệu từ các thiết bị trường trước khi chuyển đổi sang giao thức Cloud.

• Giao thức HTTPS: Sử dụng cho các phương thức truyền nhận dữ liệu qua API Restful khi cần gửi các bản tin cấu hình hoặc truy vấn cơ sở dữ liệu.

Quy trình từng bước cấu hình hệ thống SCADA kết nối IoT Cloud

Quá trình cấu hình đòi hỏi sự chính xác từ khâu kết nối phần cứng bên dưới đến việc thiết lập các dịch vụ trên môi trường đám mây.

• Bước 1 – Kết nối thiết bị trường với IoT Gateway: Cấu hình cổng truyền thông trên Gateway để đọc dữ liệu từ các PLC qua giao thức Modbus hoặc OPC UA.

• Bước 2 – Thiết lập chứng thực bảo mật: Tạo các chứng chỉ SSL/TLS, khóa riêng tư trên nền tảng Cloud và cài đặt vào IoT Gateway để thiết lập kênh truyền mã hóa.

• Bước 3 – Cấu hình giao thức MQTT trên Gateway: Khai báo địa chỉ Endpoint của dịch vụ IoT Cloud, thiết lập các Topic đăng ký và xuất bản dữ liệu.

• Bước 4 – Cấu hình xử lý luồng dữ liệu trên Cloud: Thiết lập các quy tắc để trích xuất, lưu trữ dữ liệu vào cơ sở dữ liệu thời gian thực.

• Bước 5 – Tích hợp giao diện SCADA với Cloud API: Kết nối phần mềm SCADA trung tâm với các API của Cloud để đồng bộ hóa trạng thái điều khiển và hiển thị trực quan.

Công thức tính toán lưu lượng và dung lượng băng thông truyền tải

Khi chuyển dữ liệu từ SCADA lên Cloud, việc tính toán băng thông và chi phí lưu trữ là vô cùng quan trọng.

• Công thức tính dung lượng dữ liệu phát sinh trong một ngày: Dung luong trong ngay = So luong thiet bi * Kich thuoc ban tin * Tần so gui * 86400

• Công thức tính băng thông đường truyền tối thiểu yêu cầu: Bang thong yeu cau = (Kich thuoc ban tin * So luong thiet bi * Tần so gui) / 1024

Trong đó:

• Kich thuoc ban tin tính bằng Kilobyte (KB).

• Tần so gui là số lần gửi bản tin trong một giây (Hz).

• Dung lượng trong ngày tính theo đơn vị Megabyte (MB) hoặc Gigabyte (GB).

• Băng thông yêu cầu tính theo đơn vị Kilobit trên giây (Kbps).

Ví dụ: Hệ thống có 100 cảm biến, kích thước bản tin là 2 KB, tần số gửi dữ liệu là 1 lần mỗi giây.

Băng thông tối thiểu yêu cầu = (2 * 100 * 1) / 1024 = 0.195 Mbps.

Dung lượng phát sinh trong một ngày = 100 * 2 * 1 * 86400 = 17,280,000 KB (tương đương khoảng 17.28 GB/ngày).

Giải pháp bảo mật khi thực hiện cấu hình hệ thống SCADA kết nối IoT Cloud

Sự hội tụ giữa mạng OT (Operation Technology) và IT (Information Technology) làm gia tăng nguy cơ tấn công mạng. Do đó, bảo mật là yếu tố then chốt.

• Sử dụng kênh truyền mã hóa end-to-end với giao thức TLS 1.2 hoặc TLS 1.3.

• Quản lý truy cập nghiêm ngặt dựa trên vai trò (RBAC) và xác thực đa yếu tố (MFA).

• Phân chia mạng nội bộ Vlan riêng biệt cho hệ thống điều khiển SCADA và mạng IoT kết nối ra bên ngoài.

• Triển khai tường lửa công nghiệp (Industrial Firewall) kiểm soát chặt chẽ các cổng kết nối và traffic bất thường.

• Cập nhật bản vá lỗi phần mềm và Firmware định kỳ cho các thiết bị Gateway và bộ điều khiển.

Những lưu ý quan trọng để tối ưu hóa hiệu năng hệ thống

Để hệ thống hoạt động ổn định và tiết kiệm chi phí vận hành, nhà quản lý cần chú ý một số điểm sau:

• Lọc dữ liệu tại biên (Edge Computing): Chỉ gửi các dữ liệu có sự thay đổi hoặc các sự cố cảnh báo lên Cloud thay vì gửi toàn bộ dữ liệu thô liên tục.

• Thiết lập cơ chế bộ đệm dữ liệu (Data Buffering): Đảm bảo khi mất kết nối Internet, Gateway vẫn lưu trữ dữ liệu tạm thời và tự động đồng bộ lại khi có mạng.

• Tối ưu hóa cấu trúc JSON của bản tin truyền tải nhằm giảm thiểu kích thước gói tin qua mạng.

• Định kỳ kiểm tra và đánh giá độ trễ đường truyền để đảm bảo tính thời gian thực cho các lệnh điều khiển quan trọng.

Để tìm hiểu thêm về các xu hướng chuyển đổi số và giải pháp quản trị hiện đại, bạn có thể tham khảo các bài viết của OCD về công nghệ.

Kết luận

Việc cấu hình hệ thống SCADA kết nối IoT Cloud đại diện cho bước chuyển mình mạnh mẽ của hạ tầng điều khiển công nghiệp truyền thống. Nhờ tích hợp điện toán đám mây, doanh nghiệp không chỉ nâng cao năng lực giám sát, tối ưu hóa quy trình vận hành mà còn tạo tiền đề vững chắc cho việc ứng dụng phân tích dữ liệu nâng cao và AI. Triển khai đúng quy trình, đảm bảo tiêu chuẩn bảo mật và tối ưu hóa hạ tầng sẽ giúp doanh nghiệp khai thác tối đa giá trị mà giải pháp tích hợp này mang lại.
