Các cấp độ triển khai IoT để kết nối OT với phần mềm trong doanh nghiệp

Kết nối công nghệ vận hành (OT – Operational Technology) với công nghệ thông tin (IT – Information Technology) và các phần mềm quản trị đang là bài toán cốt lõi trong tiến trình [chuyển đổi số](https://wikipedia.org/wiki/chuyển -đổi-số) công nghiệp. Công nghệ Internet vạn vật (IoT) đóng vai trò làm chiếc cầu nối giúp dữ liệu từ máy móc, cảm biến dưới xưởng sản xuất chảy liên tục lên hệ thống phần mềm cấp cao như MES, ERP hay CRM. Tuy nhiên, việc triển khai không thể diễn ra trong một sớm một chiều. Doanh nghiệp cần nắm rõ cấp độ IoT để kết nối OT với phần mềm nhằm lựa chọn mốc bắt đầu và lộ trình mở rộng phù hợp với quy mô cũng như ngân sách của mình.

Tại sao cần tích hợp OT và phần mềm quản trị qua IoT?

Trước đây, hệ thống OT (PLC, SCADA, máy CNC, cảm biến) và hệ thống IT (ERP, CRM, phần mềm quản lý kho) hoạt động hoàn toàn tách biệt. OT tập trung vào tính thời gian thực và sự an toàn của thiết bị, trong khi IT tập trung vào dữ liệu kinh doanh và báo cáo quản trị.

Việc ứng dụng giải pháp IoT để gắn kết hai mảng này mang lại nhiều giá trị thiết thực:

• Loại bỏ vùng tối dữ liệu: Dữ liệu vận hành được cập nhật theo thời gian thực thay vì báo cáo thủ công bằng giấy tờ cuối ngày.

• Tối ưu hóa hiệu suất thiết bị (OEE): Theo dõi chính xác thời gian máy chạy, thời gian dừng và sản lượng từng ca.

• Chuyển từ bảo trì tự phát sang bảo trì dự đoán: Phát hiện sự cố máy móc trước khi hỏng hóc xảy ra dựa trên dữ liệu độ rung, nhiệt độ và áp suất.

• Hỗ trợ ra quyết định kinh doanh: Giúp ban lãnh đạo có cái nhìn toàn diện từ khâu nhập nguyên vật liệu đến khâu thành phẩm ra khỏi dây chuyền.

Để tìm hiểu chi tiết hơn về chiến lược số hóa toàn diện cho nhà máy, bạn có thể tham khảo các bài viết của OCD.

Chi tiết các cấp độ IoT để kết nối OT với phần mềm

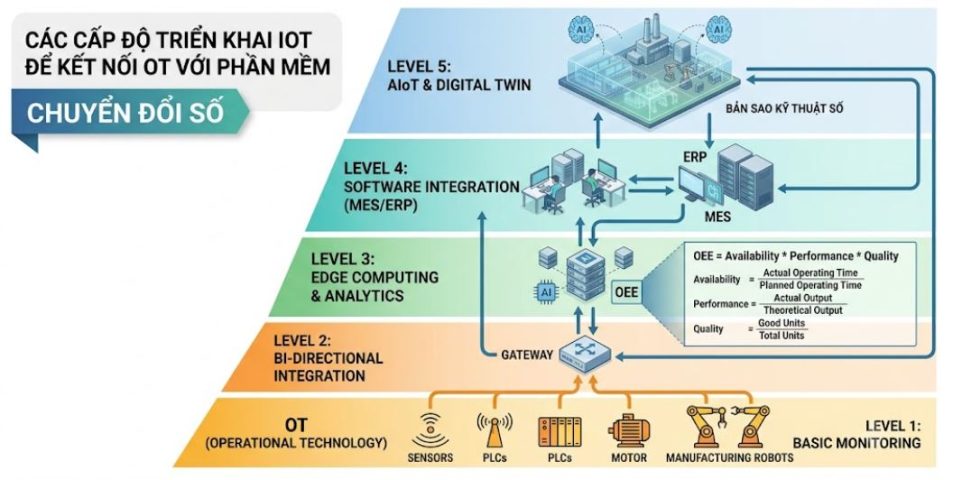

Khung kiến trúc IoT trong sản xuất công nghiệp (IIoT) thường được chia thành 5 cấp độ tiến triển từ cơ bản đến nâng cao. Mỗi cấp độ thể hiện mức độ trưởng thành về khả năng thu thập, xử lý và phân tích dữ liệu.

Cấp độ 1: Trích xuất dữ liệu thô và giám sát cơ bản (Basic data extraction)

Ở cấp độ này, mục tiêu chính là thu thập dữ liệu từ các thiết bị OT hiện có và gửi lên phần mềm hiển thị đơn giản.

• Đặc điểm kỹ thuật:

  • Sử dụng các cổng kết nối (IoT Gateway) để đọc dữ liệu từ PLC, biến tần, hoặc lắp thêm các cảm biến phụ trợ (nhiệt độ, dòng điện, độ rung).

  • Chuyển đổi các giao thức công nghiệp cũ (Modbus RTU, RS485, Profibus) sang các giao thức chuẩn IoT (MQTT, HTTP, OPC UA).

  • Dữ liệu được đẩy lên phần mềm dashboard để hiển thị trạng thái bật hoặc tắt của máy móc.

• Ứng dụng thực tế: Đếm sản lượng đầu ra tự động, giám sát nhiệt độ phòng lạnh hoặc theo dõi điện năng tiêu thụ của dây chuyền.

• Hạn chế: Luồng dữ liệu chỉ đi một chiều từ OT lên phần mềm. Chưa có sự tương tác ngược lại và chưa tích hợp sâu với quy trình nghiệp vụ.

Cấp độ 2: Tích hợp hai chiều và điều khiển tập trung (Bi-directional integration)

Khi đạt đến cấp độ 2, phần mềm không chỉ nhận dữ liệu mà còn có thể gửi lệnh điều khiển hoặc cấu hình ngược trở lại cho thiết bị OT.

• Đặc điểm kỹ thuật:

  • Sử dụng truyền thông hai chiều bảo mật qua MQTT hoặc OPC UA Server.

  • Phần mềm quản lý có thể phát lệnh tạm dừng máy, thay đổi thông số cài đặt (Setpoints) hoặc tải công thức sản xuất (Recipe) xuống PLC.

  • Đòi hỏi hạ tầng mạng OT nội bộ cực kỳ ổn định và độ trễ thấp.

• Ứng dụng thực tế: Tự động điều chỉnh tốc độ băng tải dựa trên hàng tồn trên dây chuyền, hoặc truyền lệnh sản xuất từ phần mềm xuống máy gia công CNC.

• Lợi ích: Giảm thiểu thao tác thủ công của công nhân, hạn chế tối đa sai sót do nhập liệu sai thông số.

Cấp độ 3: Xử lý dữ liệu tại biên (Edge computing & Analytics)

Tốc độ và băng thông mạng là rào cản lớn khi gửi hàng triệu điểm dữ liệu thô lên Cloud hoặc Server trung tâm. Cấp độ 3 giải quyết bài toán này bằng cách đưa trí tuệ tính toán xuống gần thiết bị OT.

• Đặc điểm kỹ thuật:

  • Trang bị thiết bị Edge Gateway có cấu hình mạnh mẽ ngay tại xưởng.

  • Thực hiện lọc dữ liệu, làm sạch dữ liệu và tính toán các chỉ số tức thời ngay tại chỗ trước khi truyền lên phần mềm cấp cao.

  • Áp dụng các thuật toán phân tích cơ bản tại biên để đưa ra phản ứng tức thì (dưới 10 millisecond).

• Công thức tính chỉ số hiệu suất thiết bị toàn phần OEE:

  • OEE % = Khả năng sẵn sàng % * Hiệu suất % * Chất lượng %

  • Khả năng sẵn sàng % = Thời gian vận hành thực tế / Thời gian vận hành kế hoạch * 100

  • Hiệu suất % = Tổng sản lượng thực tế / Sản lượng lý thuyết * 100

  • Chất lượng % = Số sản phẩm đạt chuẩn / Tổng sản lượng thực tế * 100

• Lợi ích: Giảm tải băng thông mạng từ 70% đến 90%, đảm bảo hệ thống vẫn hoạt động an toàn ngay cả khi mất kết nối Internet.

Cấp độ 4: Tích hợp hệ thống phần mềm doanh nghiệp (MES/ERP Integration)

Cấp độ 4 đánh dấu sự hợp nhất hoàn toàn giữa luồng dữ liệu vận hành (OT) và luồng dữ liệu kinh doanh (IT).

• Đặc điểm kỹ thuật:

  • Dữ liệu IoT từ OT được định dạng chuẩn hóa và kết nối trực tiếp với phần mềm điều hành sản xuất (MES) và phần mềm quản trị doanh nghiệp (ERP).

  • Tự động hóa hoàn toàn quy trình làm việc từ lúc nhận đơn hàng đến khi xuất kho.

  • Sử dụng các chuẩn kết nối như RESTful API, GraphQL hoặc Enterprise Service Bus (ESB).

• Kịch bản vận hành:

  • Khách hàng đặt hàng trên ERP -> ERP đẩy lệnh sản xuất xuống MES.

  • MES phân bổ lệnh xuống hệ thống IoT/OT để chạy máy.

  • Hệ thống OT hoàn thành -> IoT báo ngược lại MES/ERP để trừ vật tư tồn kho theo thời gian thực.

Cấp độ 5: Tự động hóa thông minh với AI và bản sao kỹ thuật số (AIoT & Digital twin)

Đây là cấp độ cao nhất trong các cấp độ IoT để kết nối OT với phần mềm. Doanh nghiệp xây dựng một bản sao ảo hoàn chỉnh của toàn bộ nhà máy trong không gian số.

• Đặc điểm kỹ thuật:

  • Kết hợp IoT với Trí tuệ nhân tạo (AI), Học máy (Machine Learning) và Big Data.

  • Mô hình Digital Twin mô phỏng chính xác trạng thái vật lý, nhiệt độ, áp suất và động lực học của máy móc theo thời gian thực.

  • Hệ thống có khả năng tự chẩn đoán, tự tối ưu hóa quy trình và tự đưa ra quyết định mà không cần can thiệp từ con người.

• Ứng dụng thực tế: Dự báo chính xác thời điểm hỏng hóc của vòng bi trước 2 tuần, tự động điều chỉnh tham số nhiệt độ lò đúc để đạt mức tiêu thụ điện năng tối ưu nhất.

Bảng so sánh tổng quan các cấp độ IoT trong kết nối OT và phần mềm

Lộ trình từng bước triển khai thành công cho doanh nghiệp

Để áp dụng hiệu quả cấp độ IoT để kết nối OT với phần mềm, doanh nghiệp nên tuân thủ lộ trình cuốn chiếu thay vì đầu tư tràn lan:

• Khảo sát hiện trạng hạ tầng OT: Đánh giá tuổi đời máy móc, các chuẩn giao thức truyền thông hiện có và khả năng trích xuất dữ liệu của thiết bị.

• Bắt đầu từ một dự án mẫu (Pilot): Chọn một dòng máy hoặc một dây chuyền trọng điểm để triển khai cấp độ 1 và cấp độ 2.

• Đo lường chỉ số ROI: Đánh giá hiệu quả kinh tế thu được (tiết kiệm điện, giảm thời gian dừng máy) trước khi nhân rộng.

• Nâng cấp hạ tầng mạng và bảo mật: Xây dựng tường lửa riêng cho vùng OT (Purdue Model) để chống tấn công mạng khi mở kết nối lên IT.

• Tiến lên cấp độ 3 và 4: Chuẩn hóa dữ liệu toàn nhà máy và thực hiện kết nối với phần mềm MES/ERP.

Kết luận

Việc phân định rõ ràng các cấp độ IoT để kết nối OT với phần mềm giúp doanh nghiệp có định hướng rõ ràng trên con đường xây dựng nhà máy thông minh. Không nhất thiết phải tiến thẳng lên cấp độ cao nhất ngay lập tức, chìa khóa thành công nằm ở việc xác định đúng cấp độ hiện tại của doanh nghiệp, từ đó từng bước nâng cấp hạ tầng một cách vững chắc và tối ưu chi phí đầu tư.
