Hướng dẫn toàn diện về Cảm biến hồng ngoại thụ động (PIR) góc hẹp: Nguyên lý và Ứng dụng

Rate this post

Last updated on 29 April, 2026

Trong kỷ nguyên của nhà thông minh và an ninh chuyên nghiệp, cảm biến hồng ngoại thụ động (PIR – Passive Infrared) là “xương sống” của các hệ thống phát hiện chuyển động. Tuy nhiên, không phải lúc nào các cảm biến góc rộng cũng là lựa chọn tối ưu. Đối với các khu vực cần độ chính xác cao hoặc giới hạn không gian, cảm biến PIR góc hẹp chính là giải pháp thay thế hoàn hảo. Bài viết này sẽ phân tích sâu về công nghệ này và cách ứng dụng chúng hiệu quả nhất.

Table of Contents

Cảm biến PIR góc hẹp là gì?

Cảm biến hồng ngoại (PPR) góc hẹp (Narrow Angle PIR Sensor) là thiết bị phát hiện chuyển động hồng ngoại được thiết kế để tập trung vào một vùng quan sát cực kỳ cụ thể và có giới hạn. Thay vì bao phủ toàn bộ căn phòng (góc 110-180 độ), loại cảm biến này thường tạo ra một “bức rèm hồng ngoại” (Infrared Curtain) hoặc một chùm tia hẹp.

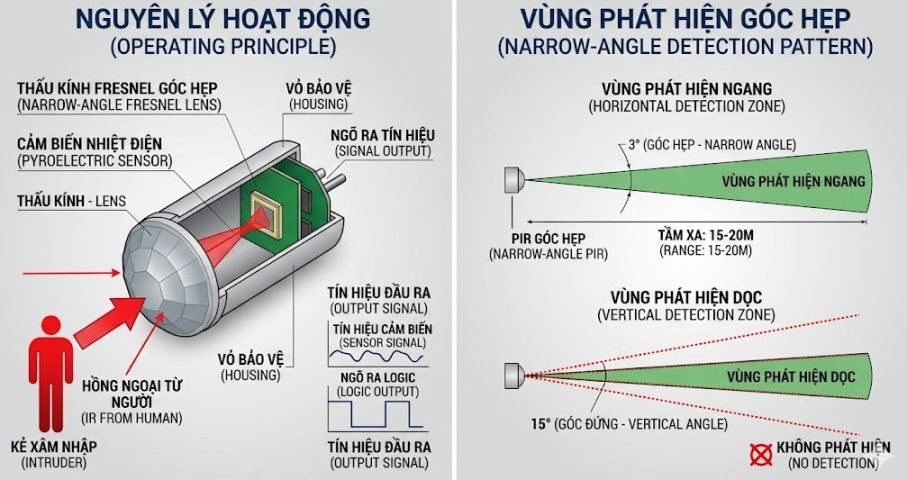

Nguyên lý hoạt động của cảm biến hồng ngoại góc hẹp

Cảm biến hoạt động dựa trên việc thu nhận bức xạ hồng ngoại từ cơ thể người (nhiệt độ).

Thụ động: Cảm biến không tự phát ra năng lượng mà chỉ “đợi” nhận tín hiệu nhiệt từ môi trường.
Thấu kính Fresnel: Điểm khác biệt cốt lõi nằm ở thấu kính. Với PIR góc hẹp, các rãnh trên thấu kính Fresnel được thiết kế đặc biệt để hội tụ ánh sáng hồng ngoại vào một đường thẳng hoặc một dải cực mảnh.
Phát hiện: Khi có vật thể nóng (con người) di chuyển cắt ngang qua chùm tia hẹp này, sự thay đổi nhiệt độ đột ngột trên các thành phần nhạy của cảm biến sẽ kích hoạt tín hiệu báo động hoặc kích hoạt tải.

Ưu và nhược điểm

Đặc điểm	Mô tả
Ưu điểm	Độ chính xác cực cao, loại bỏ hoàn toàn các báo động giả từ các khu vực không mong muốn (ví dụ: chuyển động của vật nuôi, cây cối bên cạnh), phạm vi phát hiện xa, rất hiệu quả cho việc bảo vệ theo hàng rào ảo.
Nhược điểm	Đòi hỏi sự tỉ mỉ trong lắp đặt và căn chỉnh góc độ, vùng phát hiện bị hạn chế (không quét được toàn bộ diện tích), chi phí cho các loại chuyên dụng có thể cao hơn cảm biến thông thường.

Các ứng dụng thực tế của cảm biến hồng ngoại góc hẹp

Ví dụ 1: Bảo vệ an ninh tường rào và lối đi hẹp (Perimeter Security)

Trong lĩnh vực an ninh chuyên nghiệp, việc bảo vệ tường rào là thách thức lớn vì các cảm biến góc rộng thường xuyên gây ra báo động giả do tán cây đung đưa hoặc vật nuôi chạy nhảy. Cảm biến PIR góc hẹp giải quyết vấn đề này bằng cách tạo ra một “bức rèm” vô hình dọc theo hàng rào.

Khi lắp đặt, cảm biến được gắn trên cao hoặc trên cột, hướng xuống dưới hoặc dọc theo chiều dài tường rào. Chùm tia hồng ngoại chỉ quét trong phạm vi vài độ, tạo thành một đường thẳng dài khoảng 10-20 mét. Chỉ khi có một thực thể có kích thước lớn và nhiệt độ cơ thể người cắt ngang đường thẳng này, hệ thống mới kích hoạt. Điều này cho phép chủ nhà loại bỏ hoàn toàn nhiễu từ môi trường xung quanh như lá cây hay chó mèo chạy dưới đất. Hơn nữa, việc sử dụng PIR góc hẹp cho phép tích hợp với camera PTZ (Pan-Tilt-Zoom). Khi cảm biến phát hiện chuyển động tại một điểm cụ thể trên hàng rào, nó sẽ ra lệnh cho camera quay ngay lập tức về tọa độ đó để ghi hình. Sự kết hợp này biến một hệ thống an ninh thụ động thành hệ thống chủ động thông minh, giúp người bảo vệ hoặc chủ nhà xác định xâm nhập ngay lập tức mà không cần kiểm tra hàng loạt màn hình. Xem chi tiết cách cấu hình cảm biến PIR cho tường rào tại đây.

Ví dụ 2: Tự động hóa hệ thống chiếu sáng cho hành lang dài

Hành lang dài trong các tòa nhà văn phòng, khách sạn hoặc nhà kho thường là nơi lãng phí điện năng lớn nhất nếu đèn luôn sáng 24/7. Sử dụng cảm biến góc rộng ở đây là một sai lầm vì đèn sẽ bật sáng ngay cả khi người dùng chỉ đi ngang qua cửa phòng mà không có ý định đi vào hành lang.

Cảm biến PIR góc hẹp được gắn tại các vị trí chiến lược trên trần hoặc tường dọc theo chiều dài hành lang. Thay vì quét toàn bộ khu vực, nó chỉ quét dọc theo lối đi. Khi có người bước vào hành lang, cảm biến sẽ nhận diện sự hiện diện và kích hoạt đèn chiếu sáng tuần tự. Nếu hành lang quá dài, người ta thường lắp đặt hệ thống “nối tiếp” (daisy-chaining): cảm biến 1 phát hiện người, đèn 1 sáng; khi người đó di chuyển tới vùng của cảm biến 2, đèn 2 sáng và đèn 1 tắt dần. Điều này không chỉ tạo ra trải nghiệm “chiếu sáng theo bước chân” rất hiện đại mà còn tối ưu hóa chi phí điện năng tối đa. Hơn nữa, với thiết kế góc hẹp, bạn có thể kiểm soát chính xác vùng chiếu sáng ngay cả khi hành lang có nhiều cửa phòng mở, đảm bảo đèn không bật sáng vô cớ khi có người đi ra từ các phòng khác mà không đi dọc hành lang. Tham khảo các giải pháp Smart Lighting hành lang tại đây.

Ví dụ 3: Giám sát băng chuyền công nghiệp và kiểm soát kho bãi

Trong môi trường công nghiệp, việc đếm sản phẩm hoặc phát hiện sự hiện diện của hàng hóa trên băng chuyền đòi hỏi độ chính xác tuyệt đối. Cảm biến quang điện thông thường đôi khi gặp khó khăn với các vật thể trong suốt hoặc phản quang, nhưng PIR góc hẹp có thể hoạt động như một công cụ hỗ trợ tuyệt vời để phát hiện sự hiện diện của con người hoặc vật thể có nhiệt độ khác biệt trong các quy trình sản xuất.

Cảm biến hồng ngoại (PPR) góc hẹp được gắn cố định tại một điểm cụ thể trên băng chuyền. Nhờ góc quét hẹp, nó có khả năng “nhìn” xuyên suốt chiều rộng băng chuyền mà không bị nhiễu bởi các máy móc hoặc nhân công đang làm việc ở khoảng cách gần bên cạnh. Trong quy trình kiểm soát kho bãi, PIR góc hẹp đóng vai trò như một “cửa ảo”. Khi một thùng hàng hoặc một người di chuyển vào khu vực giới hạn (ví dụ: khu vực cấm người vào khi máy móc đang vận hành), cảm biến sẽ ngay lập tức ngắt hệ thống hoặc phát tín hiệu cảnh báo an toàn. Sự ổn định và khả năng loại bỏ nhiễu từ các máy móc xung quanh (nhiệt tỏa ra từ động cơ máy) là ưu điểm lớn nhất của PIR góc hẹp so với các cảm biến chuyển động thông thường. Nó đảm bảo dây chuyền vận hành liên tục, an toàn và giảm thiểu tối đa các sự cố do dừng máy nhầm lẫn. Tìm hiểu thêm về cảm biến công nghiệp tại đây.

Kết luận về cảm biến hồng ngoại góc hẹp

Cảm biến hồng ngoại (PPR) góc hẹp là một công cụ chuyên biệt nhưng cực kỳ mạnh mẽ trong hệ thống giám sát và tự động hóa. Mặc dù đòi hỏi sự tính toán kỹ lưỡng về vị trí lắp đặt, nhưng bù lại, độ chính xác và khả năng lọc nhiễu mà nó mang lại là điều mà các cảm biến thông thường khó có thể thay thế. Tùy thuộc vào nhu cầu an ninh hàng rào, tối ưu hóa chiếu sáng hay giám sát công nghiệp, việc áp dụng công nghệ này sẽ giúp bạn xây dựng một hệ thống vận hành thông minh, tiết kiệm và đáng tin cậy hơn.
